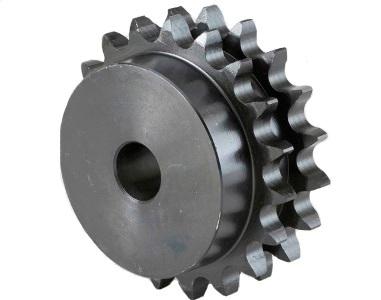

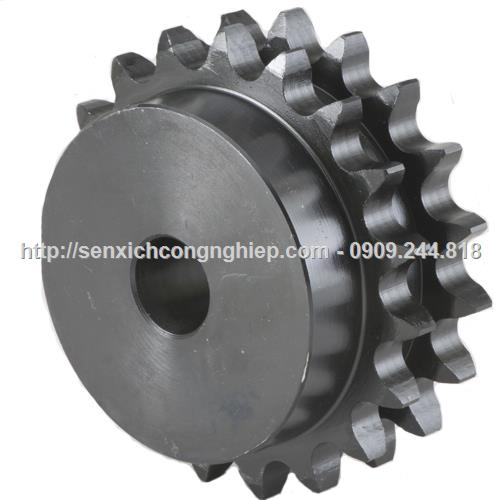

BÁNH RĂNG XÍCH ĐÔI 60
Bước xích (P) : 19.05 mm
Bề rộng con lăn (W) : 12.70 mm
Đường kính con lăn (Dr) : 11.91 mm
Bề dày răng (T) : 11.3 mm (M: 34.1 mm)
Vật liệu : Thép Cacbon cơ khí, S45C
|
Loại
bánh răng
|
Số lượng
răng
|
Đường kính
đỉnh răng
|
Đường kính
vòng chia
|
Đường kính lỗ
|
Đường kính
moay ơ
|
Bề dày
bánh răng
|
Khối lượng
|
|
Do
|
Dp
|
d lỗ NSX
|
d (min)
|
d (max)
|
BD
|
BL
|
Kg
|
|
60-2B
|
10
|
68
|
61.65
|
16
|
17
|
20
|
35
|
50
|
0.90
|
|
11
|
76
|
67.62
|
16
|
17
|
25
|
44
|
50
|
1.00
|
|
12
|
83
|
73.60
|
16
|
17
|
30
|
50
|
50
|
1.20
|
|
13
|
89
|
79.60
|
18
|
19
|
35
|
57
|
50
|
1.40
|
|
14
|
95
|
85.61
|
18
|
19
|
42
|
64
|
56
|
1.80
|
|
15
|
101
|
91.62
|
18
|
19
|
46
|
70
|
56
|
2.10
|
|
16
|
107
|
97.65
|
18
|
19
|
51
|
76
|
56
|
2.50
|
|
17
|
113
|
103.67
|
18
|
19
|
55
|
82
|
56
|
2.60
|
|
18
|
119
|
109.71
|
18
|
19
|
60
|
88
|
56
|
3.20
|
|
19
|
126
|
115.74
|
18
|
19
|
63
|
94
|
56
|
3.70
|
|
20
|
132
|
121.78
|
23
|
24
|
66
|
100
|
56
|
4.20
|
|
21
|
138
|
127.82
|
23
|
24
|
66
|
100
|
56
|
4.40
|
|
22
|
144
|
133.86
|
23
|
24
|
66
|
100
|
56
|
4.90
|
|
23
|
150
|
139.90
|
23
|
24
|
66
|
100
|
56
|
4.70
|
|
24
|
156
|
145.95
|
23
|
24
|
80
|
120
|
56
|
6.00
|
|
25
|
162
|
151.99
|
23
|
24
|
80
|
120
|
56
|
6.40
|
|
26
|
168
|
158.04
|
23
|
24
|
80
|
120
|
56
|
6.80
|
|
27
|
174
|
164.09
|
23
|
24
|
80
|
120
|
56
|
7.30
|
|
28
|
180
|
170.14
|
23
|
24
|
80
|
120
|
56
|
7.80
|
|
29
|
187
|
176.20
|
28
|
29
|
80
|
120
|
56
|
8.20
|
|
30
|
193
|
182.25
|
28
|
29
|
89
|
130
|
56
|
9.00
|
|
31
|
199
|
188.30
|
28
|
29
|
89
|
127
|
56
|
9.30
|
|
32
|
205
|
194.35
|
28
|
29
|
89
|
127
|
56
|
9.50
|
|
33
|
211
|
200.41
|
28
|
29
|
89
|
127
|
56
|
9.70
|
|
34
|
217
|
206.46
|
28
|
29
|
89
|
127
|
56
|
10.50
|
|
35
|
223
|
212.52
|
28
|
29
|
89
|
127
|
56
|
11.00
|
|
36
|
229
|
218.57
|
28
|
29
|
66
|
98
|
56
|
8.50
|
|
38
|
241
|
230.69
|
28
|
29
|
66
|
98
|
56
|
9.00
|
|
40
|
253
|
242.80
|
28
|
29
|
66
|
98
|
56
|
9.70
|
|
42
|
266
|
254.92
|
28
|
29
|
75
|
107
|
56
|
11.00
|
|
45
|
284
|
273.09
|
28
|
29
|
75
|
107
|
71
|
12.80
|
|
48
|
302
|
291.27
|
28
|
29
|
75
|
107
|
71
|
14.00
|
|
50
|
314
|
303.39
|
28
|
29
|
75
|
107
|
71
|
16.00
|
|
54
|
338
|
327.63
|
28
|
29
|
75
|
107
|
71
|
18.00
|
|
60
|
375
|
363.99
|
28
|
29
|
75
|
107
|
71
|
21.50
|
|
65
|
405
|
394.30
|
28
|
29
|
75
|
107
|
71
|
24.00
|
|
70
|
436
|
424.61
|
28
|
29
|
75
|
107
|
71
|
30.00
|
*** Gia công theo yêu cầu lỗ, then, taro cho bánh răng xích đôi 60:
- d: đường kính lỗ
- b, t2: bề rộng và sâu của chốt
- M: đường kính lỗ cấy ốc (taro)
Hướng dẫn gia công then và taro cho bánh răng xích đôi 60:
