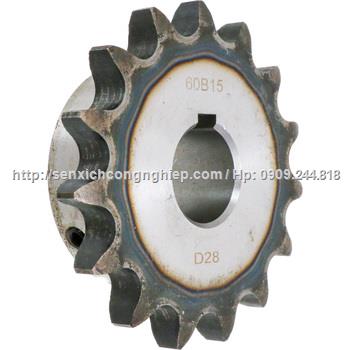

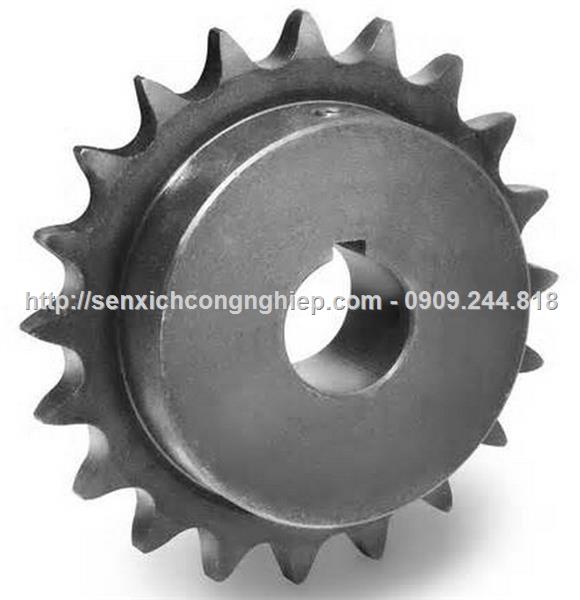

BÁNH RĂNG XÍCH 60
|
Loại
bánh răng
|
Số lượng
răng
|
Đường kính
đỉnh răng
|
Đường kính
vòng chia
|
Đường kính lỗ
|
Đường kính
moay ơ
|
Bề dày
bánh răng
|
Khối lượng
|
|
Do
|
Dp
|
d lỗ NSX
|
d (min)
|
d (max)
|
BD
|
BL
|
Kg
|
|
60B
|
9
|
63
|
55.70
|
11.5
|
12.5
|
25
|
*43
|
32
|
0.40
|
|
10
|
68
|
61.65
|
14.5
|
15.5
|
30
|
*49
|
32
|
0.49
|
|
11
|
76
|
67.62
|
14.5
|
15.5
|
32
|
* 51
|
32
|
0.60
|
|
12
|
83
|
73.60
|
14.5
|
15.5
|
32
|
51
|
32
|
0.69
|
|
13
|
89
|
79.60
|
14
|
15
|
35
|
57
|
32
|
0.81
|
|
14
|
95
|
85.61
|
16
|
17
|
40
|
62
|
32
|
0.96
|
|
15
|
101
|
91.62
|
16
|
17
|
45
|
68
|
32
|
1.10
|
|
16
|
107
|
97.65
|
16
|
17
|
48
|
73
|
32
|
1.30
|
|
17
|
113
|
103.67
|
16
|
17
|
48
|
73
|
32
|
1.40
|
|
18
|
119
|
109.71
|
16
|
17
|
55
|
83
|
40
|
2.00
|
|
19
|
126
|
115.74
|
16
|
17
|
55
|
83
|
40
|
2.10
|
|
20
|
132
|
121.78
|
16
|
17
|
55
|
83
|
40
|
2.20
|
|
21
|
138
|
127.82
|
16
|
17
|
55
|
83
|
40
|
2.30
|
|
22
|
144
|
133.86
|
16
|
17
|
55
|
83
|
40
|
2.50
|
|
23
|
150
|
139.90
|
16
|
17
|
55
|
83
|
40
|
2.50
|
|
24
|
156
|
145.95
|
16
|
17
|
55
|
83
|
40
|
2.60
|
|
25
|
162
|
151.99
|
16
|
17
|
55
|
83
|
40
|
2.70
|
|
26
|
168
|
158.04
|
16
|
17
|
55
|
83
|
40
|
2.90
|
|
27
|
174
|
164.09
|
20
|
21
|
55
|
83
|
40
|
3.00
|
|
28
|
180
|
170.14
|
20
|
21
|
55
|
83
|
40
|
3.10
|
|
29
|
187
|
176.20
|
20
|
21
|
55
|
83
|
40
|
3.30
|
|
30
|
193
|
182.25
|
20
|
21
|
55
|
83
|
40
|
3.40
|
|
31
|
199
|
188.30
|
20
|
21
|
55
|
83
|
40
|
3.64
|
|
32
|
205
|
194.35
|
20
|
21
|
55
|
83
|
40
|
3.80
|
|
33
|
211
|
200.41
|
20
|
21
|
55
|
83
|
40
|
4.00
|
|
34
|
217
|
206.46
|
20
|
21
|
55
|
83
|
40
|
4.15
|
|
35
|
223
|
212.52
|
20
|
21
|
55
|
83
|
40
|
4.33
|
|
36
|
229
|
218.57
|
20
|
21
|
55
|
83
|
40
|
4.52
|
|
37
|
235
|
224.63
|
20
|
21
|
55
|
83
|
40
|
4.70
|
|
38
|
241
|
230.69
|
20
|
21
|
55
|
83
|
40
|
4.90
|
|
39
|
247
|
236.74
|
20
|
21
|
55
|
83
|
40
|
5.10
|
|
40
|
253
|
242.80
|
20
|
21
|
55
|
83
|
40
|
5.30
|
|
41
|
260
|
248.86
|
20
|
21
|
63
|
93
|
45
|
6.00
|
|
42
|
266
|
254.92
|
20
|
21
|
63
|
93
|
45
|
6.40
|
|
43
|
272
|
260.98
|
20
|
21
|
63
|
93
|
45
|
6.60
|
|
44
|
278
|
267.03
|
20
|
21
|
63
|
93
|
45
|
6.88
|
|
45
|
284
|
273.09
|
20
|
21
|
63
|
93
|
45
|
7.10
|
|
46
|
290
|
279.15
|
20
|
21
|
63
|
93
|
45
|
7.28
|
|
47
|
296
|
285.21
|
20
|
21
|
63
|
93
|
45
|
7.53
|
|
48
|
302
|
291.27
|
20
|
21
|
63
|
93
|
45
|
7.85
|
|
49
|
308
|
297.33
|
20
|
21
|
63
|
93
|
45
|
8.04
|
|
50
|
314
|
303.39
|
20
|
21
|
63
|
93
|
45
|
8.40
|
|
51
|
320
|
309.45
|
20
|
21
|
63
|
93
|
45
|
8.57
|
|
52
|
326
|
315.51
|
20
|
21
|
63
|
93
|
45
|
8.84
|
|
54
|
338
|
327.63
|
20
|
21
|
63
|
93
|
45
|
9.50
|
|
55
|
345
|
333.69
|
20
|
21
|
63
|
93
|
45
|
9.69
|
|
56
|
351
|
339.75
|
20
|
21
|
63
|
93
|
45
|
9.99
|
|
58
|
363
|
351.87
|
20
|
21
|
63
|
93
|
45
|
10.59
|
|
60
|
375
|
363.99
|
20
|
21
|
63
|
93
|
45
|
11.30
|
|
64
|
399
|
388.24
|
20
|
21
|
63
|
93
|
45
|
12.50
|
|
65
|
405
|
394.30
|
26
|
27
|
75
|
107
|
45
|
13.50
|
|
70
|
436
|
424.61
|
26
|
27
|
75
|
107
|
45
|
15.30
|
|
75
|
466
|
454.92
|
26
|
27
|
75
|
107
|
45
|
17.20
|
|
80
|
496
|
485.23
|
26
|
27
|
80
|
117
|
50
|
20.00
|
|
85
|
527
|
515.54
|
26
|
27
|
80
|
117
|
50
|
22.30
|
|
90
|
557
|
545.85
|
26
|
27
|
80
|
117
|
50
|
24.60
|
*** Gia công theo yêu cầu lỗ, then, taro cho bánh răng xích 60:
- d: đường kính lỗ
- b, t2: bề rộng và sâu của chốt
- M: đường kính lỗ cấy ốc (taro)
Hướng dẫn gia công then và taro cho bánh răng xích 60:
CÔNG TY TNHH KỸ THUẬT CÔNG NGHIỆP TRUNG VIỆT
Hotline: 0909.244.818
E-mail: sale@senxichcongnghiep.com
Website:http://senxichcongnghiep.com
