ĐĨA XÍCH CÔNG NGHIỆP

Chi tiết sản phẩm

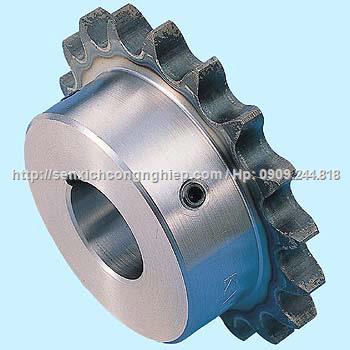

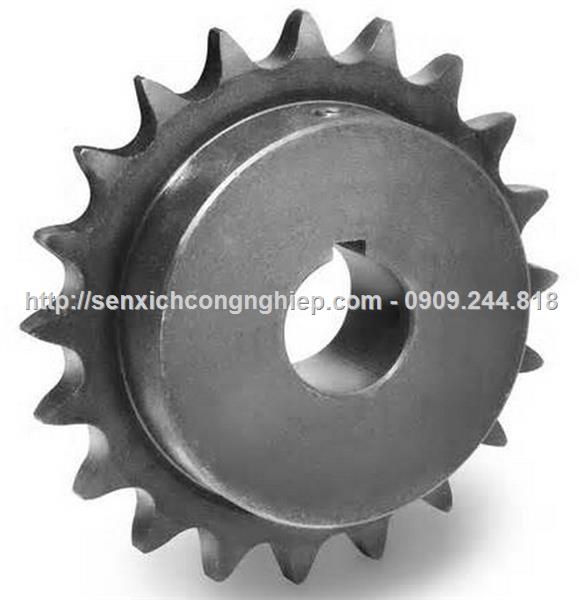

ĐĨA XÍCH CÔNG NGHIỆP

ĐĨA XÍCH CÔNG NGHIỆP  DIA XICH CONG NGHIEP
Hình khác

BÁNH RĂNG XÍCH 120

Bước xích (P)                       :      38.10 mm

Bề rộng con lăn (W)             :       25.40 mm

Đường kính con lăn (Dr)      :       22.23 mm

Bề dày răng (T)                    :       23.5 mm

 Vật liệu                                 :      Thép Cacbon cơ khí, S45C



BÁNH RĂNG XÍCH 120

Bước xích (P)                       :      38.10 mm

Bề rộng con lăn (W)             :       25.40 mm

Đường kính con lăn (Dr)      :       22.23 mm

Bề dày răng (T)                    :       23.5 mm

 Vật liệu                                 :      Thép Cacbon cơ khí, S45C






Loại

bánh răng

Số lượng

răng

Đường kính

đỉnh răng

Đường kính

vòng chia

Đường kính lỗ

Đường kính

moay ơ

Bề dày

bánh răng

Khối lượng

Do

Dp

d lỗ NSX

d (min)

d (max)

BD

BL

Kg

120B

10

140

123.29

20

22

51

78

56

3.20

11

153

135.24

20

22

60

91

56

4.00

12

165

147.21

20

22

66

98

56

4.80

13

177

159.20

20

22

66

98

56

5.30

14

190

171.22

20

22

75

107

56

6.30

15

202

183.25

20

22

80

117

63

7.80

16

214

195.29

20

22

80

117

63

8.40

17

227

207.35

20

22

80

117

63

9.10

18

239

219.41

20

22

80

117

63

9.90

19

251

231.48

20

22

80

117

63

10.70

20

263

243.55

20

22

89

127

63

12.10

21

276

255.63

20

22

89

127

63

13.00

22

288

267.72

26

28

89

127

63

13.40

23

300

279.80

26

28

89

127

63

14.50

24

312

291.90

26

28

89

127

63

15.20

25

324

303.99

26

28

89

127

63

16.20

26

337

316.09

26

28

89

127

63

17.20

28

361

340.29

26

28

95

137

71

20.90

30

385

364.50

26

28

95

137

71

23.20

32

410

388.71

26

28

95

137

71

25.70

33

422

400.82

26

28

95

137

71

28.40

34

434

412.93

26

28

95

137

71

29.00

35

446

425.04

26

28

95

137

71

29.70

36

458

437.15

26

28

95

137

71

32.00

38

483

461.38

26

28

95

137

71

35.00

40

507

485.60

26

28

103

147

80

38.20

42

531

509.84

26

28

103

147

80

42.00

45

568

546.19

26

28

103

147

80

47.60

48

604

582.54

26

28

103

147

80

53.00

50

628

606.78

26

28

103

147

80

58.00

120C

54

677

655.26

26

28

103

147

100

65.20

60

750

727.99

26

28

103

167

100

78.00



*** Gia công theo yêu cầu lỗ, then, taro cho bánh răng xích 120:

   - d: đường kính lỗ

   - b, t2: bề rộng và sâu của chốt

   - M: đường kính lỗ cấy ốc (taro)



Hướng dẫn gia công then và taro cho bánh răng xích 120:
