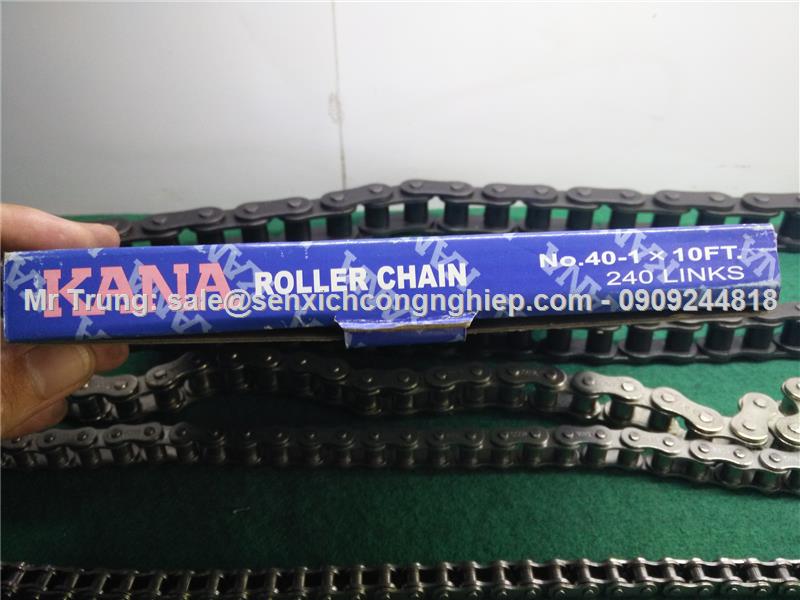

Xích Tải KANA theo tiêu chuẩn ANSI ( 1, 2, ..dãy
- Bước xích P
- Độ rộng W
- Đường kính con lăn D
Áp dụng ba thông số này theo bảng trên để xác định được mã xích tiêu chuẩn ANSI. Nếu ba thông số không khớp với bảng trên, hãy liên hệ trực tiếp với chúng tôi để được hỗ trợ tốt hơn.
|
Dimensions-mm
|
|
Chain No.
|
ANSI No.
|
Pitch
P
|
Roller Dia.
R
|
Width between Roller Link Plates
W
|
|
XÍCH RS25
|
25
|
6.35
|
3.30
|
3.18
|
|
XÍCH RS35
|
35
|
9.525
|
5.08
|
4.78
|
|
XÍCH RS41*
|
41
|
12.70
|
7.77
|
6.38
|
|
XÍCH RS40
|
40
|
12.70
|
7.92
|
7.95
|
|
XÍCH RS50
|
50
|
15.875
|
10.16
|
9.53
|
|
XÍCH RS60-2
|
60
|
19.05
|
11.91
|
12.70
|
|
XÍCH RS80-2
|
80
|
25.40
|
15.88
|
15.88
|
|
XÍCH RS100
|
100
|
31.75
|
19.05
|
19.05
|
|
XÍCH RS120
|
120
|
38.10
|
22.23
|
25.40
|
|
XÍCH RS140
|
140
|
44.45
|
25.40
|
25.40
|
|
XÍCH RS160
|
160
|
50.80
|
28.58
|
31.75
|
|
XÍCH RS180
|
180
|
57.15
|
35.71
|
35.72
|
|
XÍCH RS200
|
200
|
63.50
|
39.68
|
38.10
|
|
XÍCH RS240
|
240
|
76.20
|
47.63
|
47.63
|
|
Dimensions-mm
|
|
Chain No.
|
ANSI No.
|
Pitch
P
|
Roller Dia.
R
|
Width between Roller Link Plates
W
|
|
XÍCH RS25-2RP
|
25
|
6.35
|
3.30
|
3.18
|
|
XÍCH RS35-2RP
|
35
|
9.525
|
5.08
|
4.78
|
|
RS41-2RP
|
41
|
12.70
|
7.77
|
6.38
|
|
XÍCH RS40-2RP
|
40
|
12.70
|
7.92
|
7.95
|
|
XÍCH RS50-2RP
|
50
|
15.875
|
10.16
|
9.53
|
|
XÍCH RS60-2RP
|
60
|
19.05
|
11.91
|
12.70
|
|
XÍCH RS80-2RP
|
80
|
25.40
|
15.88
|
15.88
|
|
XÍCH RS100-2RP
|
100
|
31.75
|
19.05
|
19.05
|
|
XÍCH RS120-2RP
|
120
|
38.10
|
22.23
|
25.40
|
|
XÍCH RS140-2RP
|
140
|
44.45
|
25.40
|
25.40
|
|
XÍCH RS160-2RP
|
160
|
50.80
|
28.58
|
31.75
|
|
XÍCH RS180-2RP
|
180
|
57.15
|
35.71
|
35.72
|
|
XÍCH RS200-2RP
|
200
|
63.50
|
39.68
|
38.10
|
|
XÍCH RS240-2RP
|
240
|
76.20
|
47.63
|
47.63
|
Xích KANA theo tiêu chuẩn BS/DIN. tất cả các loại từ 1 dãy, 2 dãy.
|
Chain No.
|
ISO BS/DIN No.
|
Pitch
P
|
Roller Dia.
R
|
Width between Roller Link Plates
W
|
|
XÍCH RF06B *
|
06B
|
9.525
|
6.35
|
5.72
|
|
XÍCH RS08B
|
08B
|
12.70
|
8.51
|
7.75
|
|
XÍCH RS10B
|
10B
|
15.875
|
10.16
|
9.65
|
|
XÍCH RS12B
|
12B
|
19.05
|
12.07
|
11.68
|
|
XÍCH RS16B
|
16B
|
25.40
|
15.88
|
17.02
|
|
XÍCH RS20B
|
20B
|
31.75
|
19.05
|
19.56
|
|
XÍCH RS24B
|
24B
|
38.10
|
25.40
|
25.40
|
|
XÍCH RS28B
|
28B
|
44.45
|
27.94
|
30.99
|
|
XÍCH RS32B
|
32B
|
50.80
|
29.21
|
30.99
|
|
XÍCH RS40B
|
40B
|
63.50
|
39.37
|
38.10
|
